Elektrodampfanlage für die griechische Lackindustrie
Die Elektrodampfanlage, die wir im Auftrag der Firma Ecotherm für einen griechischen Endkunden konstruiert, gebaut und installiert haben, ist ein Vorzeigeprojekt, auf das wir aufgrund seiner Komplexität besonders stolz sind.
Eckdaten
Auftraggeber | Ecotherm - ecotherm.com |
Anforderung / Auftrag | Projektierung, CAD, Schaltschrankbau, Elektroinstallation, Programmierung, Visualisierung, Inbetriebnahme vor Ort |
Leistungsdaten | 3,2 t Dampf/Stunde bei 2100kW bei 400VAC |
Elektrodampfanlage - Funktionsweise
Eine Elektrodampfanlage nutzt, kurz gesagt, elektrische Energie, um Wasser in Dampf umzuwandeln. Diese Art von Anlage wird häufig in Industrieprozessen, Kraftwerken oder auch zum Heizen verwendet. Sie funktioniert folgendermaßen:
- Elektrische Energiezufuhr: Sie bezieht elektrische Energie aus einer externen Stromquelle, normalerweise einem Netzanschluss oder einem Generator.
- Heizwiderstände: In der Elektrodampfanlage befinden sich Heizwiderstände, die aus einem Material mit hoher elektrischer Widerstandsfähigkeit bestehen. Wenn Strom durch diese Heizwiderstände fließt, wandelt sich die elektrische Energie in Wärme um.

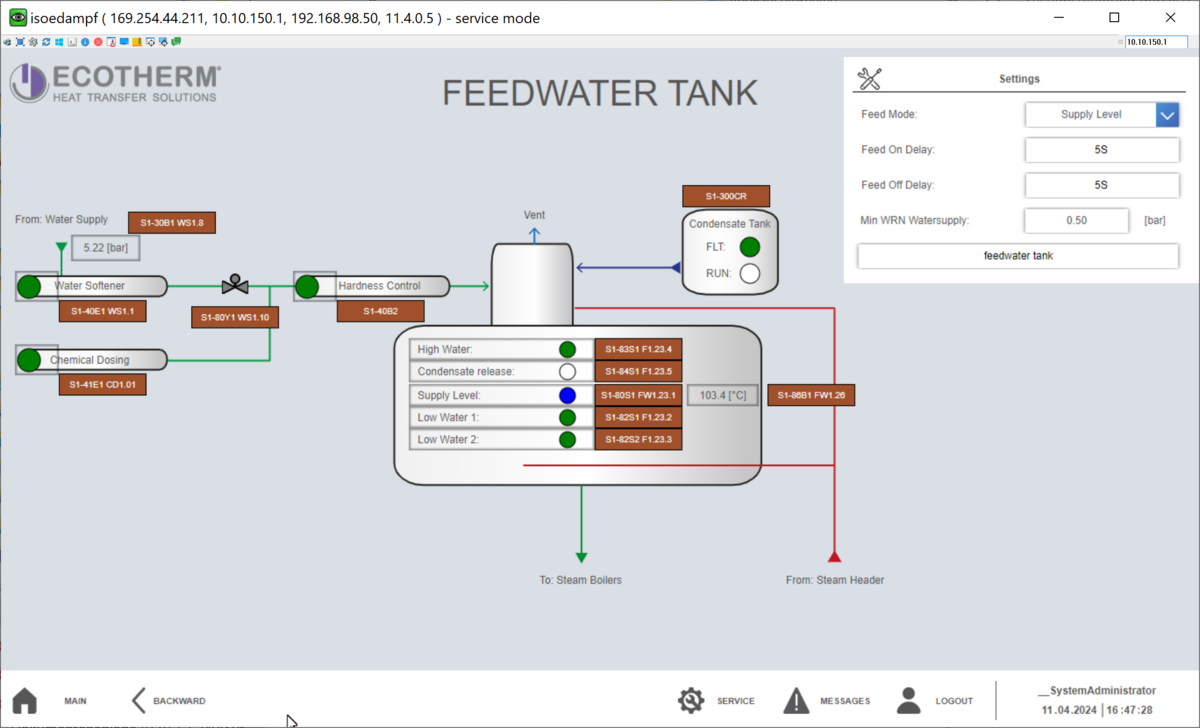

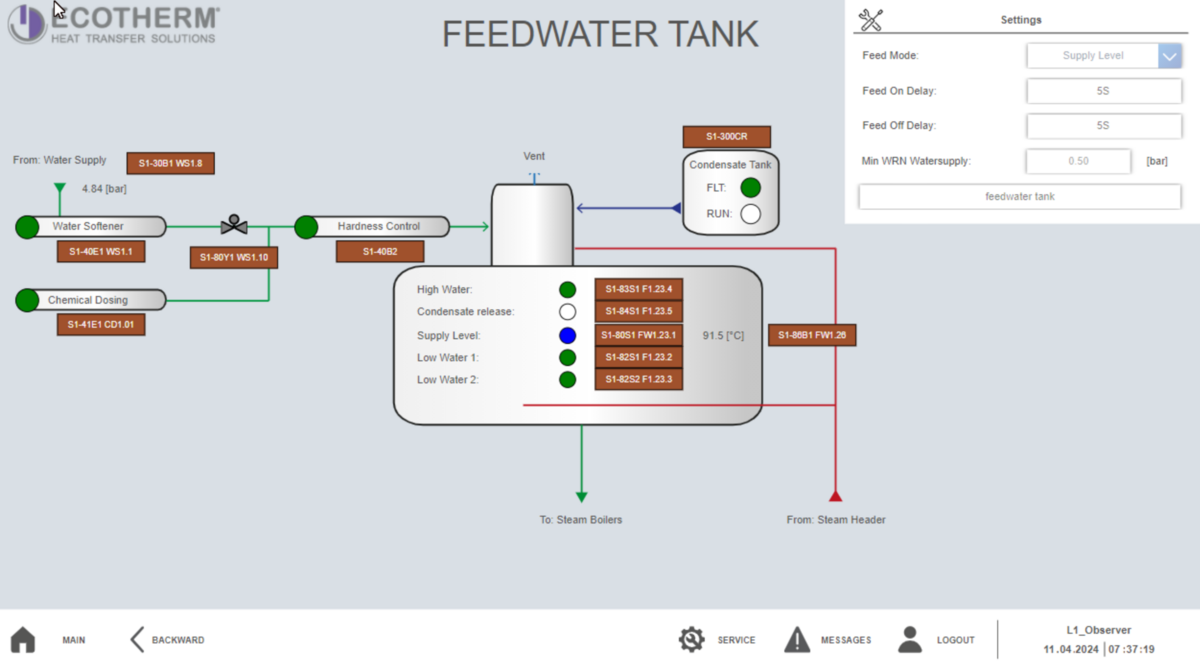

- Wasserzufuhr: Wasser wird in das System gepumpt, welches vorher aufbereit wird (Chemische Dosierung, Enthärtung).
- Erhitzung des Wassers: Die Heizwiderstände erwärmen das Wasser, das sich im Kessel befindet. Durch die zunehmende Erhitzung wandelt sich das Wasser schließlich in Dampf um.

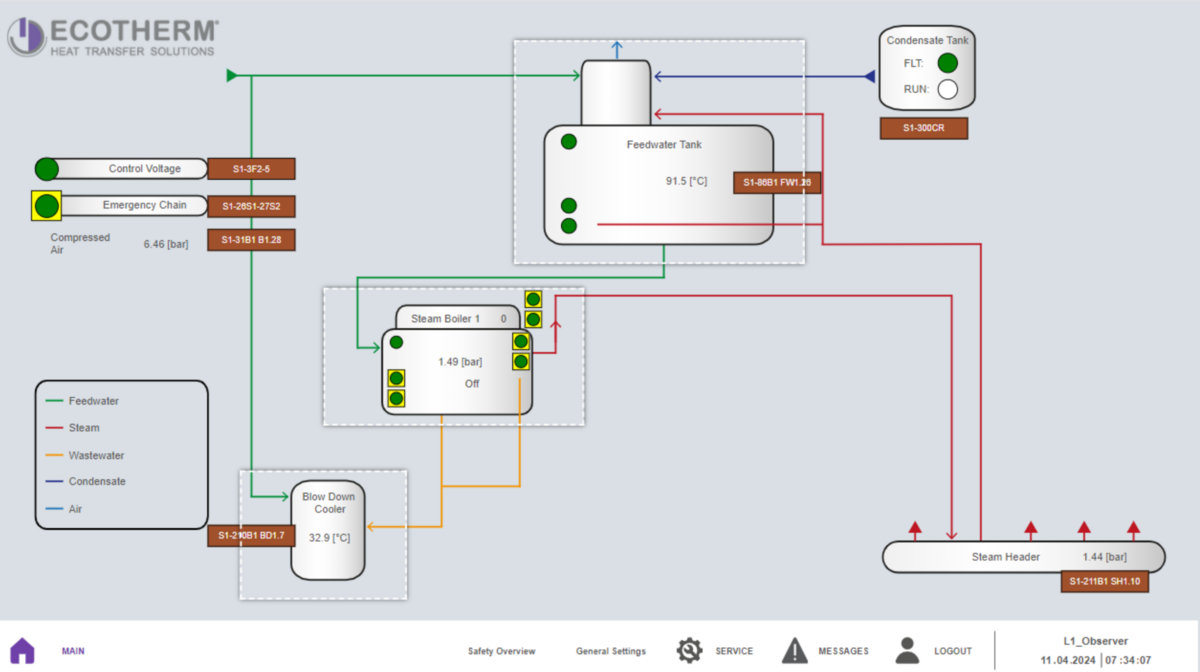

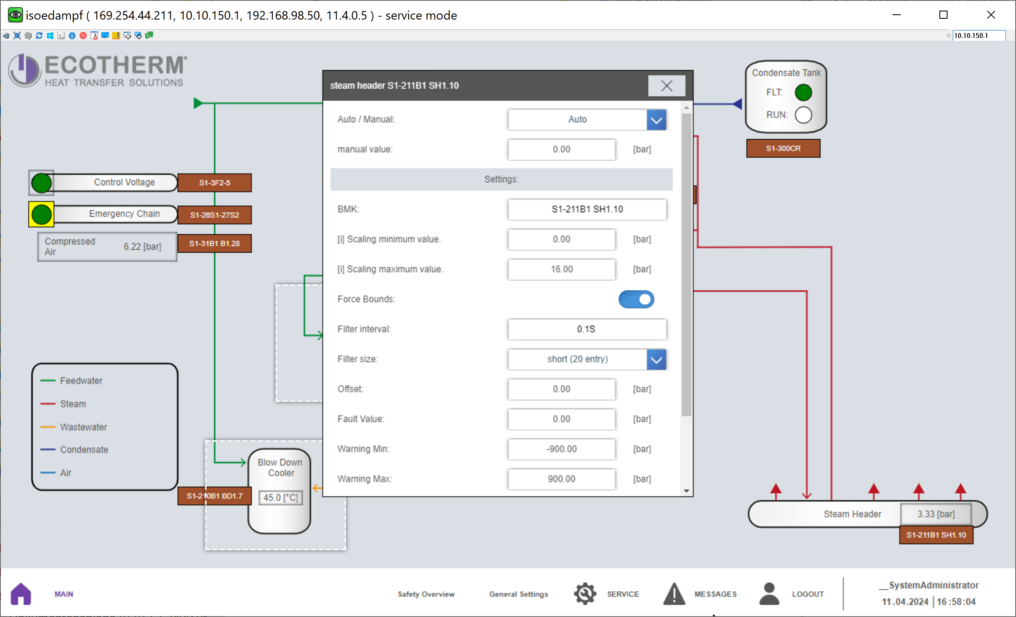

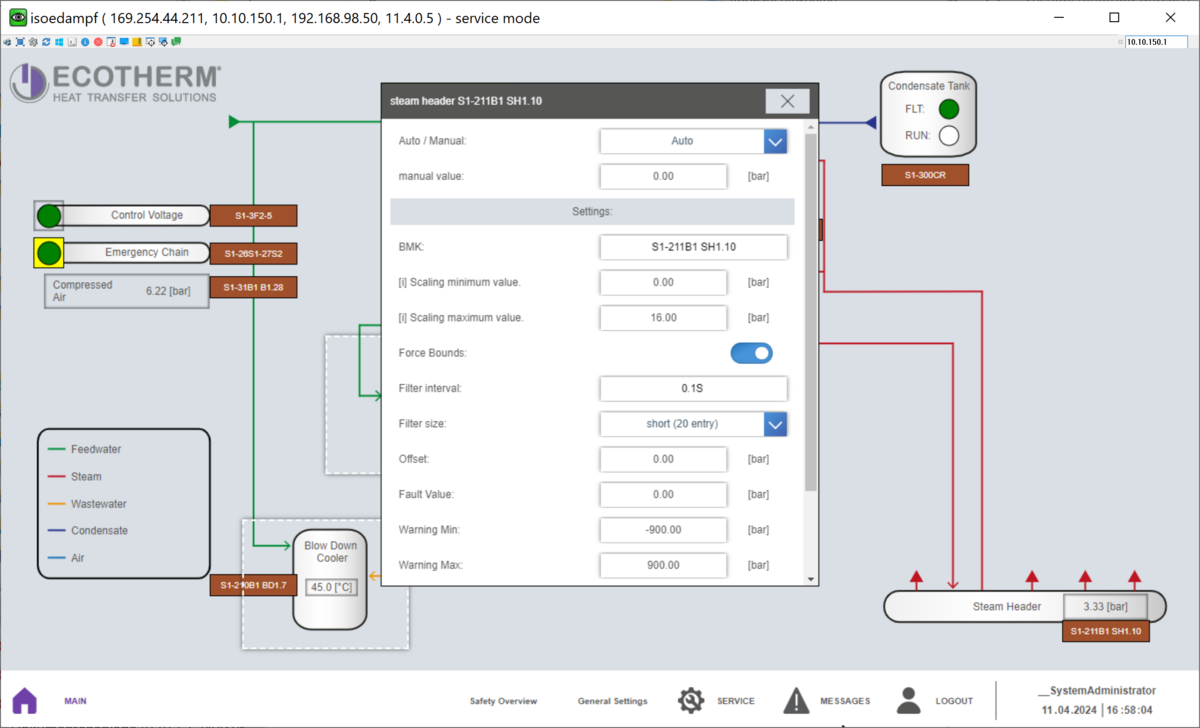

- Regelung und Sicherheit: Hier kommen wir ins Spiel. Die Anlage wird von C & G Energietechnik mit Regel- und Sicherheitssystemen ausgestattet, um den Dampfdruck und die Temperatur zu überwachen und zu steuern. Dies gewährleistet einen sicheren Betrieb und verbessert in der Regel auch die Effizienz des gesamten Systems.
Probeaufbau und Echtbetrieb

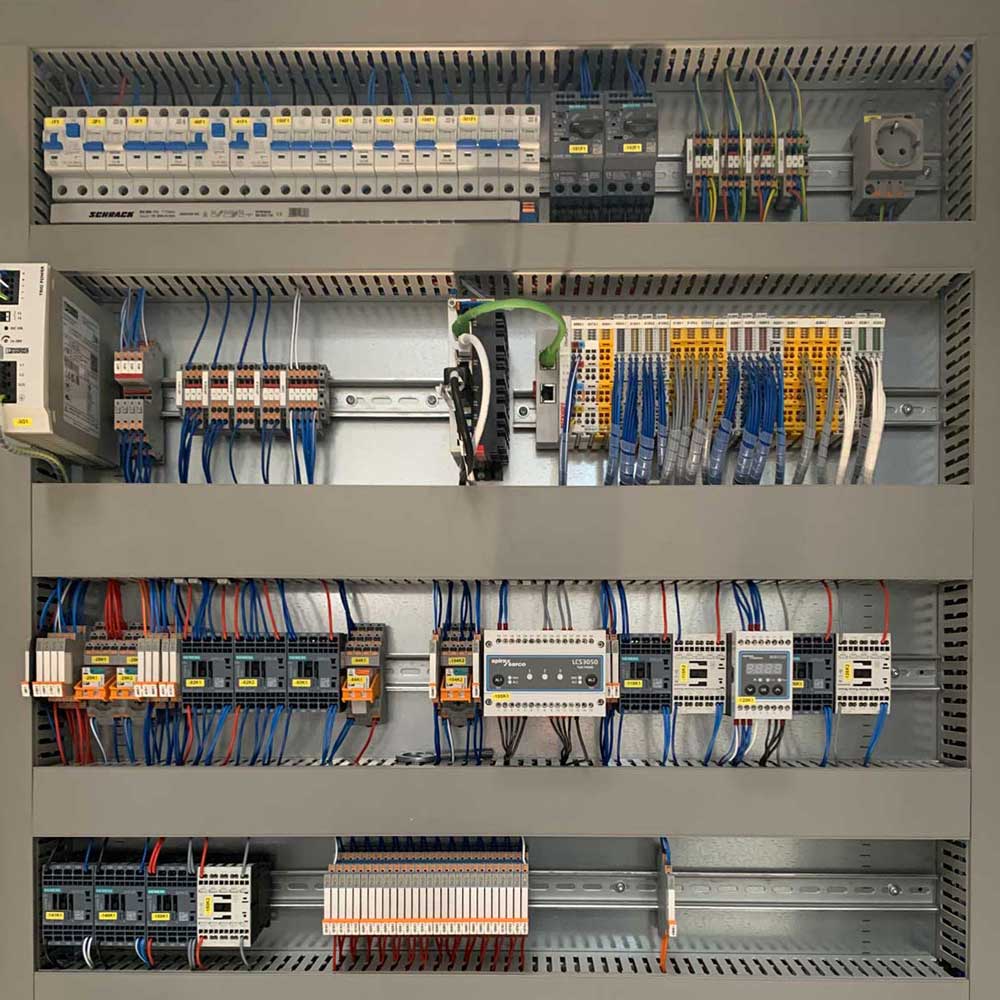

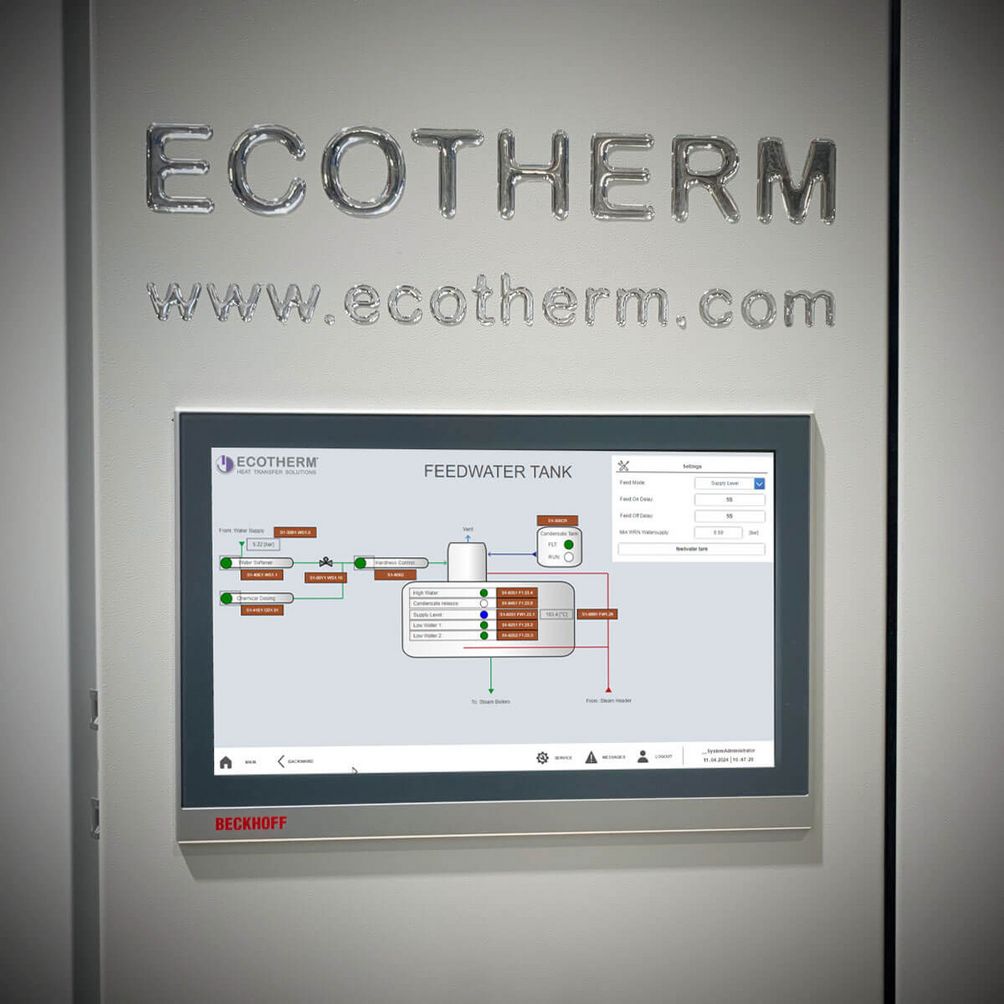

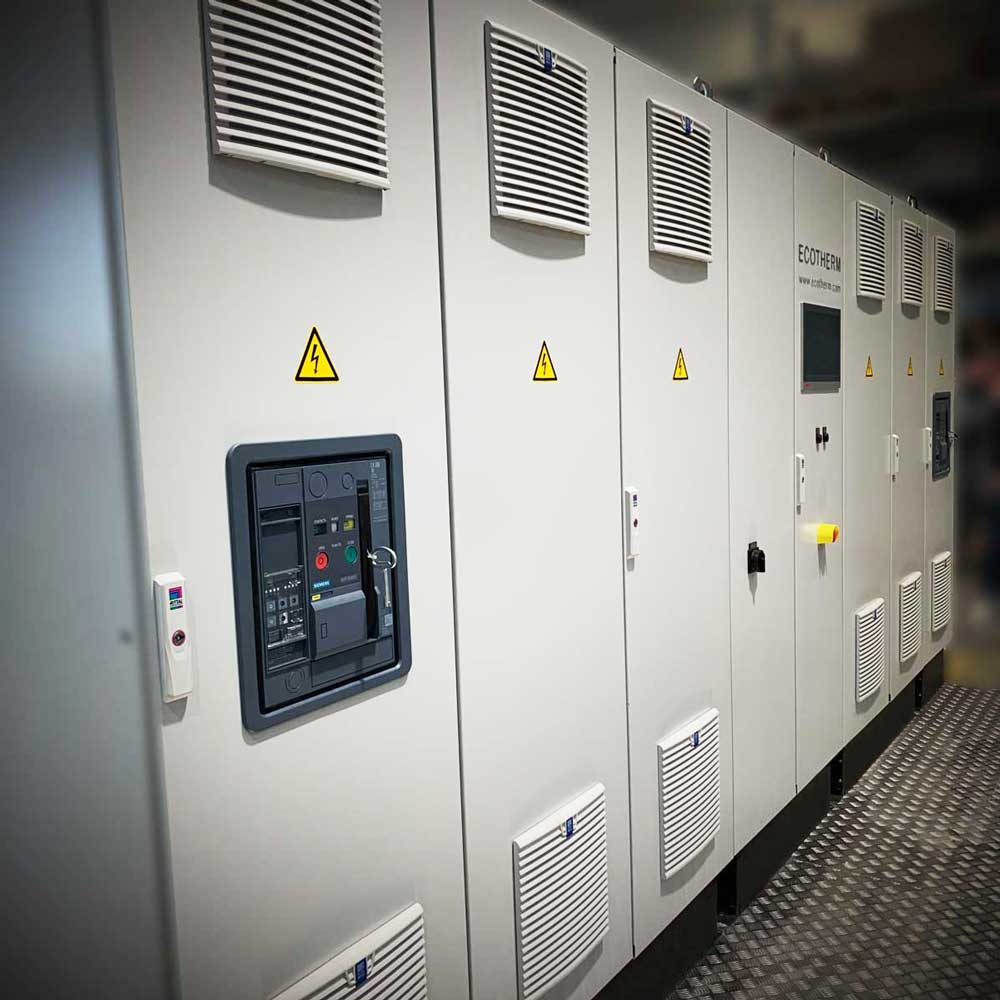

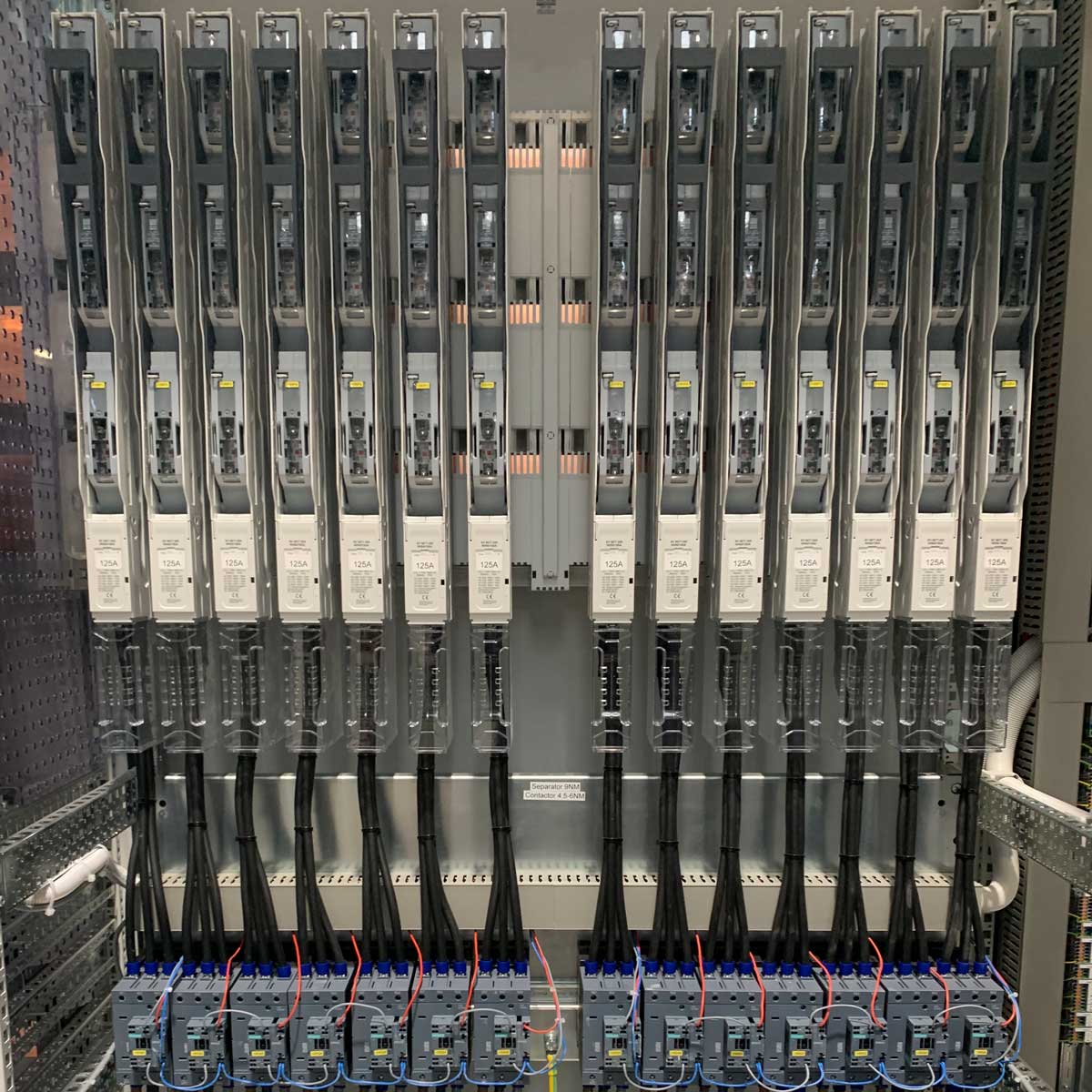

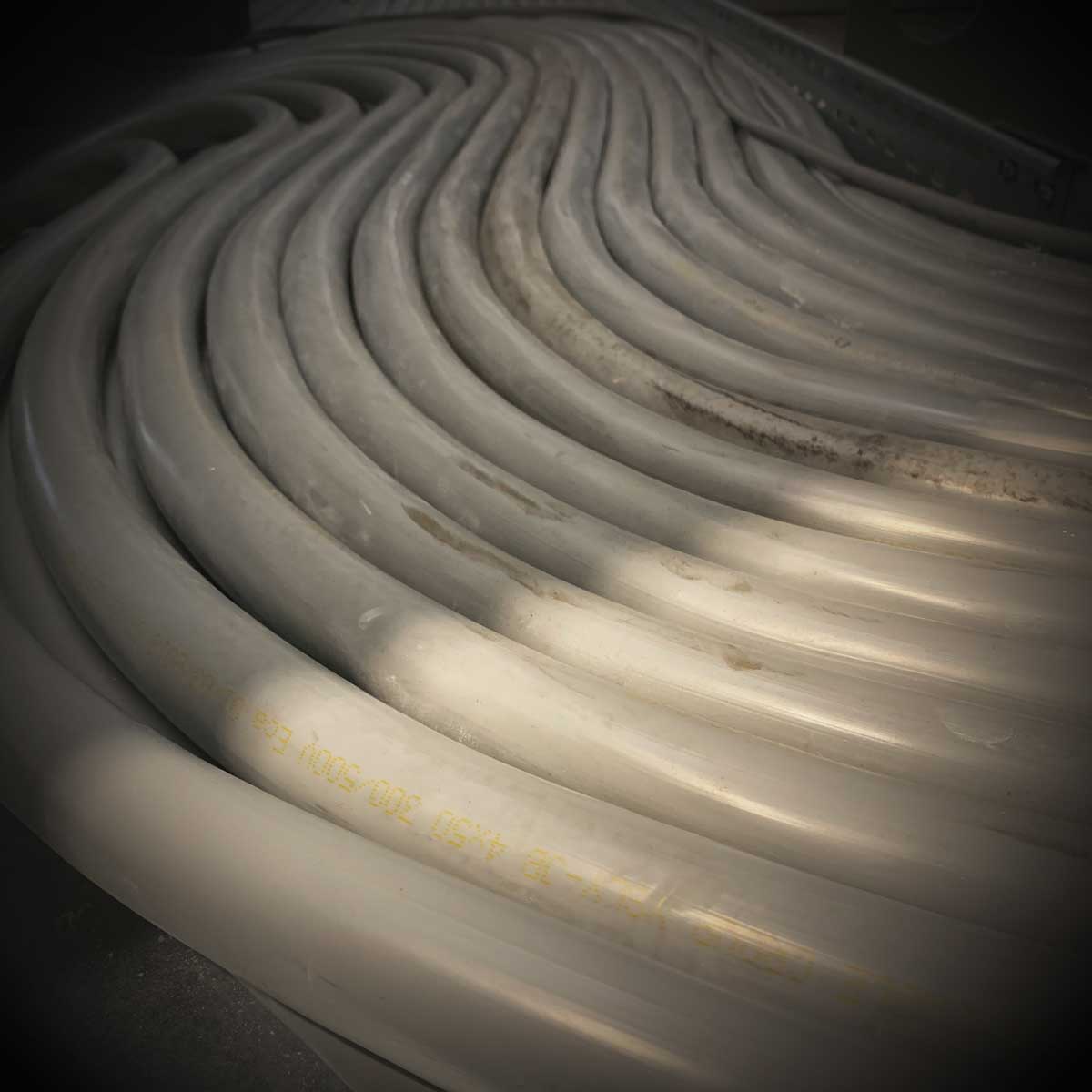

Eine Elektrodampfanlage wandelt also elektrische Energie direkt in Dampf um, der für unterschiedliche Anwendungen genutzt werden kann. Das Gehirn und das Nervensystem der Gesamtkonstruktion stammen von C & G. Sowohl die Schaltschränke als auch die Regelungstechnik wurden bei uns in Fraham vorgefertigt und am Firmensitz von Ecotherm in Hartkirchen zur Probe montiert. Danach wurde die Anlage zerlegt, feinsäuberlich verpackt, professionell verfrachtet und beim Kunden in Griechenland wieder aufgebaut. Die folgenden Bilder stammen bereits aus dem Echtbetrieb.
